La fantastica porta USB-C. Ormai è ovunque. Persino Apple alla fine ha ceduto e ha spostato l'intera gamma su di essa. E ancora meglio, puoi persino Ricarica delle batterie AA tramite USB-CA questo punto, chi non userebbe l'USB-C? Naturalmente, uno dei suoi maggiori vantaggi è la reversibilità: a differenza di USB-A, USB-B o HDMI, è possibile capovolgere un cavo USB-C in entrambe le direzioni e funzionerà esattamente allo stesso modo. Beh, almeno per te.

Di recente, mi sono imbattuto in un cavo USB-C più lento del previsto. Ma la volta successiva che l'ho collegato, ha funzionato correttamente. Poi, la volta successiva, non più. Mi sono reso conto che una direzione funzionava, ma l'altra no. La promessa di reversibilità era stata infranta, quindi ho dovuto indagare. L'ho fatto e ho scoperto più di quanto mi aspettassi sul funzionamento interno di un connettore USB-C.

Ma… cos’è in realtà l’USB-C?

Connettore multi-pin

USB-C è un connettore standard. È un rettangolo arrotondato con 24 pin all'interno. Il connettore (la porta del telefono o del laptop) presenta 24 punti di connessione. Anche la spina del cavo ha tecnicamente 24 punti di connessione, ma alcuni sono collegati internamente tra loro, quindi si finisce per avere meno connessioni indipendenti all'interno del cavo di quanto il numero di pin potrebbe suggerire. Ne parleremo più avanti.

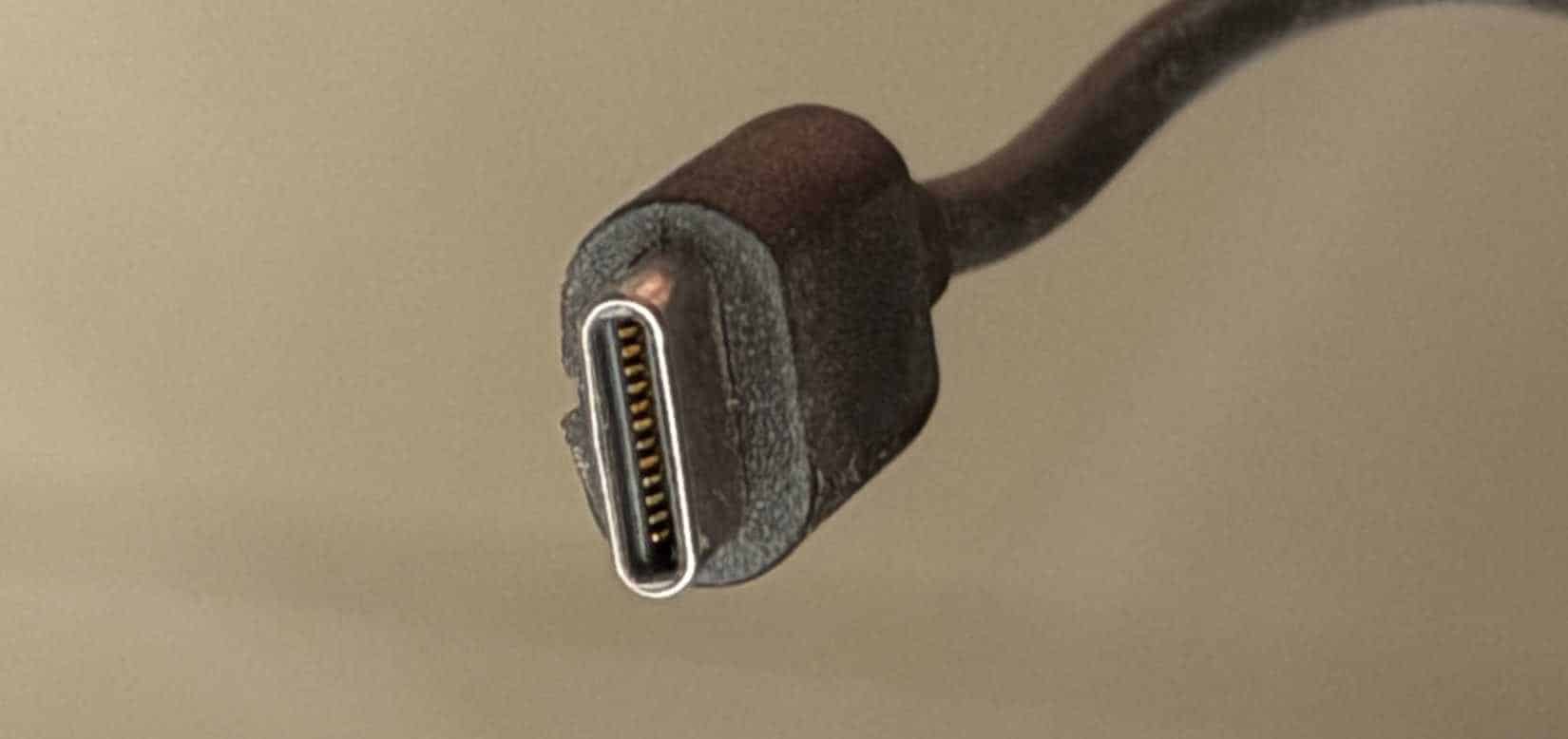

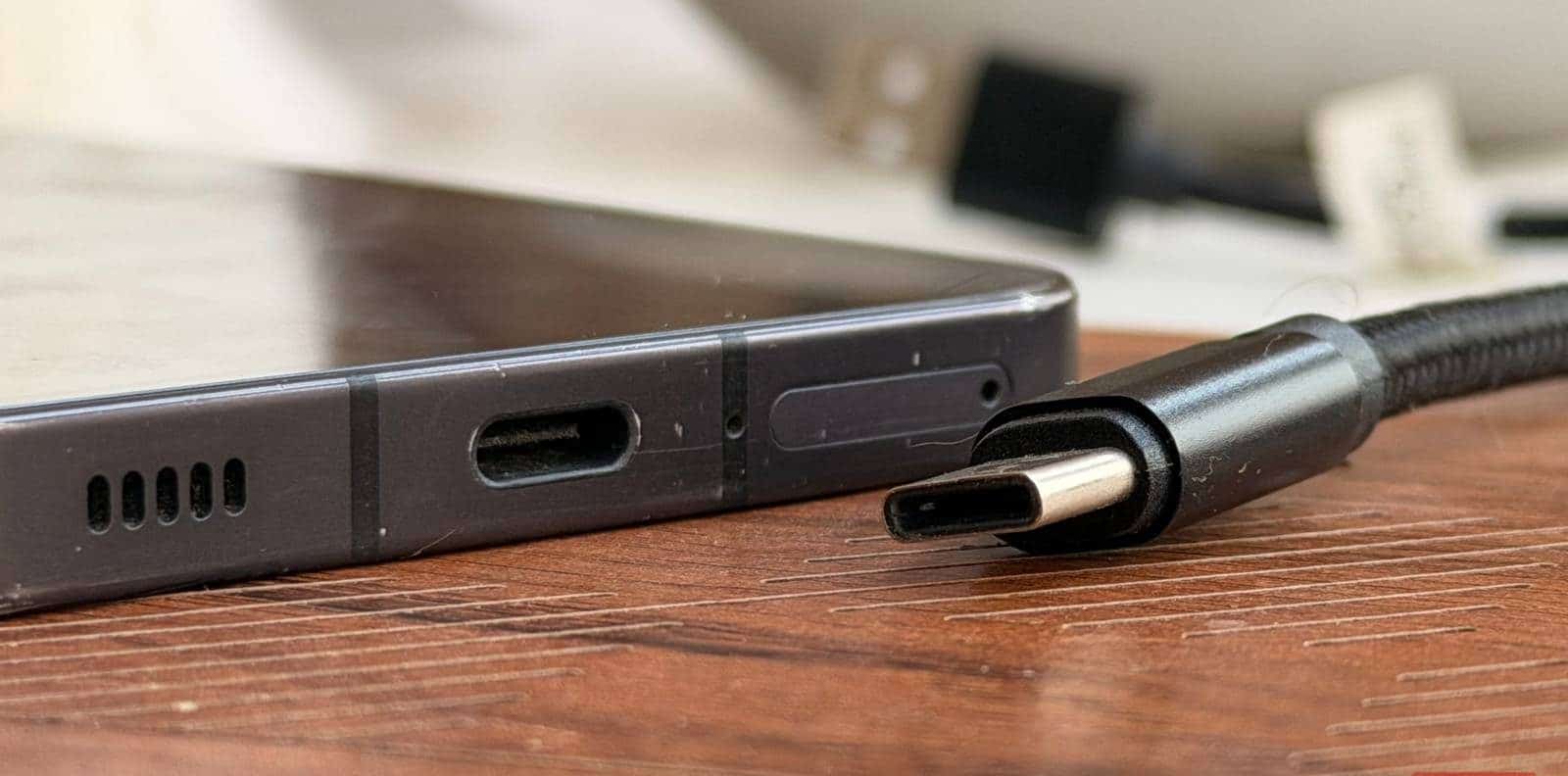

Osservando attentamente una porta USB-C, si possono notare i minuscoli punti di contatto all'interno. Qui sopra, si può vedere la porta USB-C del mio vecchio Nothing Phone (1) e del mio MacBook. La porta USB-C del caricabatterie Apple è più visibile, ma mancano alcuni pin perché serve solo per la ricarica, non per i dati ad alta velocità.

Breve guida USB-C

Tabelle e grafici

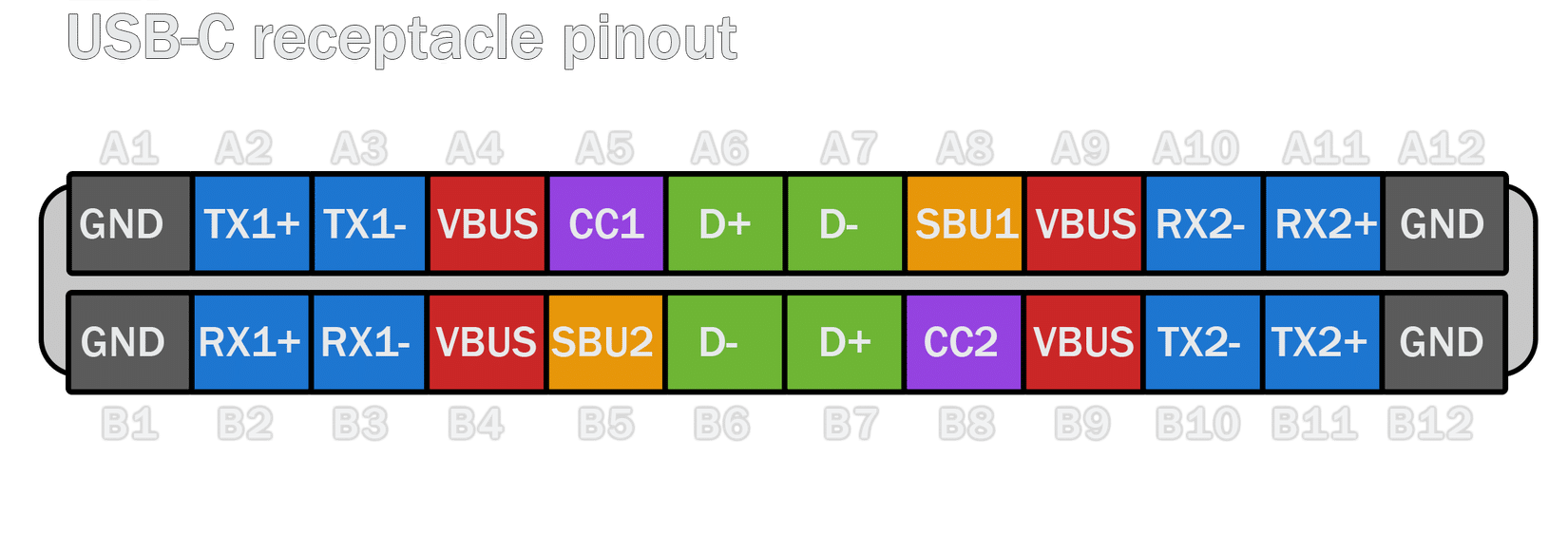

Ci sono molti pin, ma non sono solo pin collegati ai fili. Ognuno ha uno scopo specifico. Ecco uno schema semplificato che ho creato per mostrare i pin di un connettore (porta) USB-C. Questo schema si riferisce a una porta USB-C completa; non tutti i cavi o caricabatterie li utilizzano tutti.

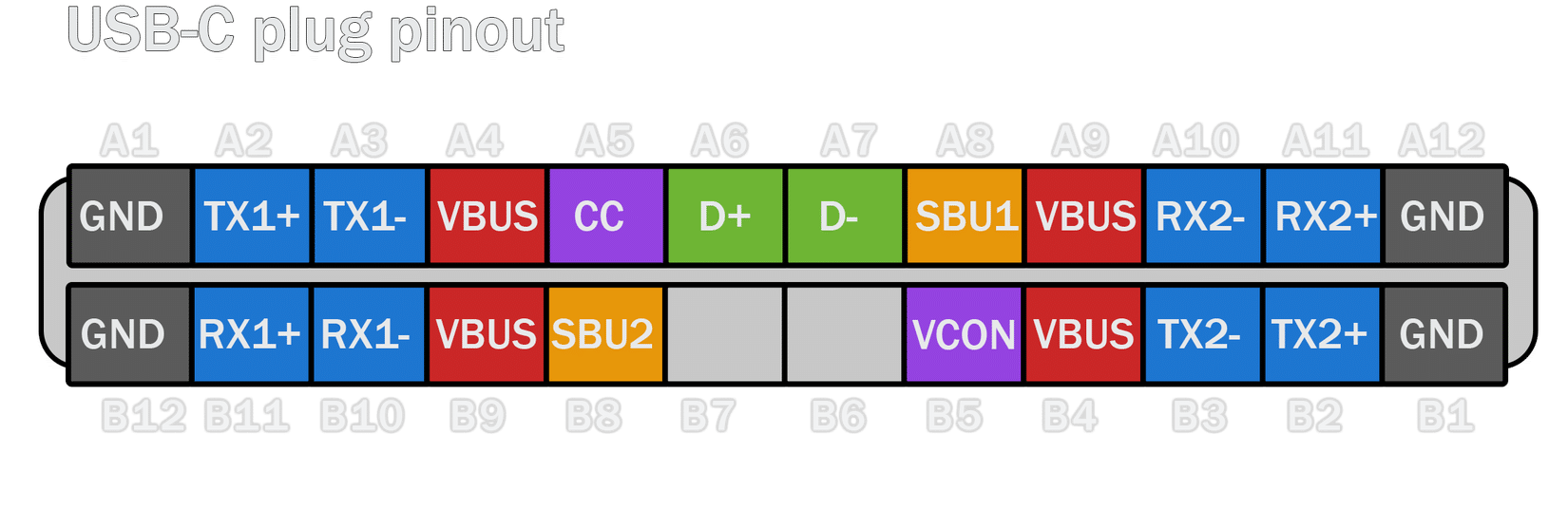

In molti cavi utilizzati nella pratica viene applicata la coppia di segnali differenziali D+/D−. 2.0 USB Essendo una singola coppia condivisa tra i due lati del connettore, funziona internamente come una "coppia unica che funziona in entrambe le direzioni", anche se appare leggermente diversa nei diversi diagrammi. Quindi, per un connettore USB-COtterrai qualcosa di simile a quanto segue:

Infatti, era USB 2.0 Tipo-A Ha (e ha ancora) solo quattro terminali: GND, VBUS, D+ e D−. Questo è sufficiente per il trasferimento dati di base e la ricarica a 5 V. USB-C A questi terminali aggiunge poi altri terminali di potenza, coppie differenziali ad alta velocità e terminali laterali sopra di essi.

Osservando attentamente la disposizione dei terminali, si scopre che le file A e B non sono esattamente identiche. Sono abbastanza simili da rendere il conduttore reversibile, ma presentano differenze sottili ma importanti. Ed è qui che le cose si fanno interessanti.

USB-C Non completamente "meccanicamente" reversibile

Simmetria, ma con un problema

Ricordate: i jack audio sono diventati popolari prima di qualsiasi altra cosa.

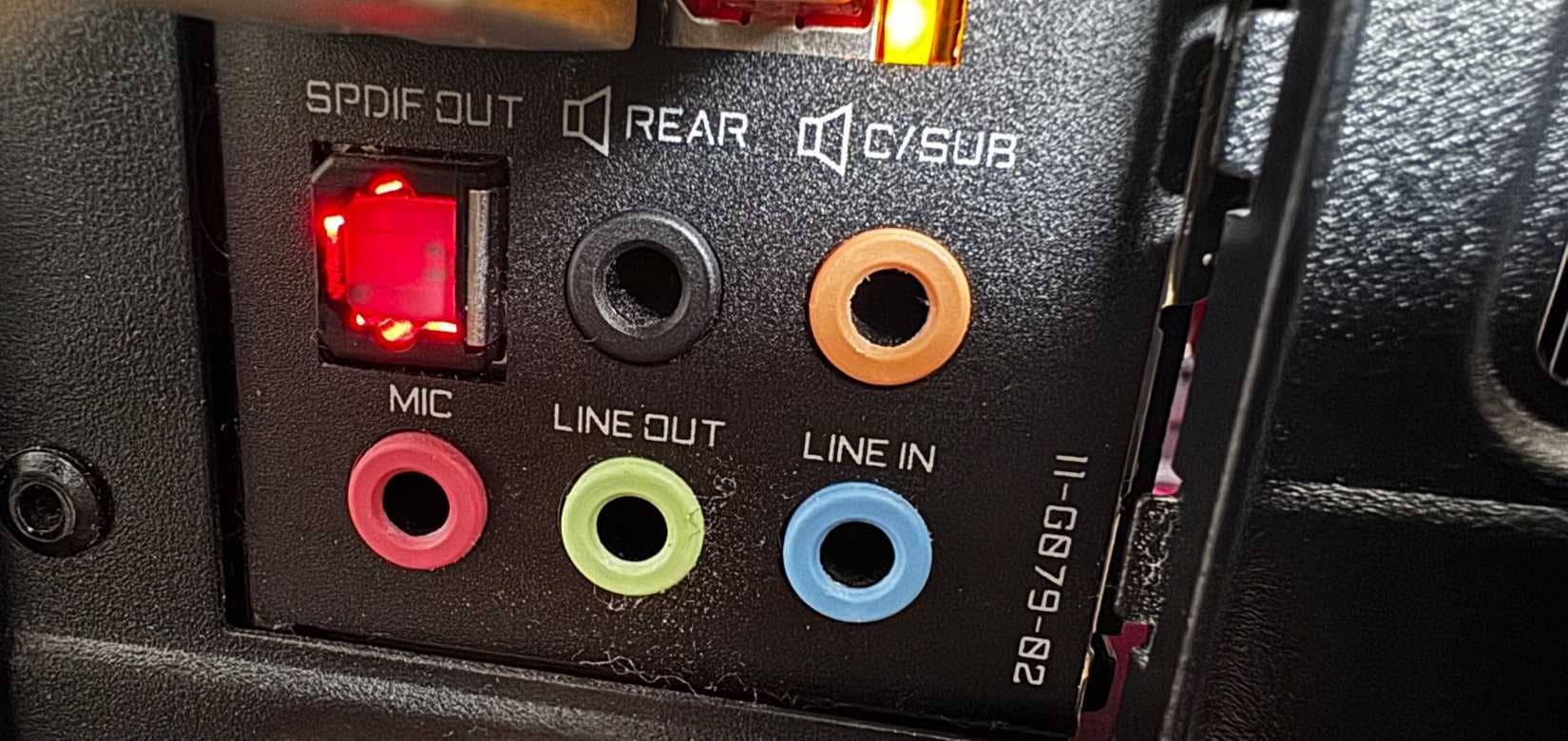

Prendiamo in considerazione un altro connettore reversibile. Mi viene in mente. I jack audio colorati da 3.5 mm sul mio computerQuesti connettori sono reversibili a 360 gradi: puoi ruotarli come un giocattolo e continueranno a funzionare. Non sono sicuro che la "reversibilità" fosse l'obiettivo progettuale originale per i jack audio, ma era sicuramente l'obiettivo progettuale per le porte. USB-CLa reversibilità non era solo un effetto collaterale indesiderato, ma l'obiettivo principale, e gli ingegneri (che Dio li benedica) hanno fatto grandi sforzi per raggiungerlo.

La presenza di più punti di collegamento a terra (GND) E V-BUSCiò ha senso per aumentare l'affidabilità e la capacità di gestire la corrente. Tuttavia USB-C Va oltre e raddoppia i punti critici di connessione dati, in modo che il connettore funzioni sia che lo si inserisca "con il logo rivolto verso l'alto" sia "con il logo rivolto verso il basso". Tuttavia, non si tratta solo di un banale pezzo di metallo perfettamente uniforme.

Infatti, con punti di connessione GND و V-BUSOltre alla coppia di dati USB 2.0 D+/D−Non puoi davvero sbagliare. Indipendentemente da come è collegato, si collega alle sue controparti e tutto funziona perfettamente. Tuttavia, USB 3.x Alta velocità e DisplayPort و ThunderboltLe importa molto di essere sulla strada giusta.

Immaginiamo una spina collegata a una presa. Questa connessione può avvenire in due modi: chiamiamola direzione A e direzione B. Quando si gira la spina, le due coppie di poli si scambiano. SuperSpeed Non si allineano magicamente con gli stessi cuscini.

Standard utilizzato **USB 3.x** (Indipendentemente dalle complessità per il momento) **USB 3.2 x2** Multitraccia e **USB4 / Fulmine**) C'è una coppia di trasmissione e una di ricezione per i dati. Quindi, se il connettore appare come "Percorso 1" o "Percorso 2" a seconda dell'orientamento, come fa il dispositivo a sapere quale combinazione di pin utilizzare? Questo è ciò che i pin gestiscono. **CC**.

A cosa servono i pin CC?

La porta sa qual è la direzione più alta.

I pin sono più visibili nel connettore. **USB-C**, I punti di contatto in rame si trovano sulla piccola linguetta all'interno del connettore.

Perni **CC** È coordinatrice sociale per **USB-C**. Determina chi è l'host, chi è il dispositivo, chi fornisce alimentazione, quanta energia e, cosa più importante per noi, quale direzione del connettore è attualmente in uso (per ora la semplificheremo).

Dal lato di Mosul, un punto di collegamento è collegato **CC** (**A5** Da un lato della lingua, e **B5** Dall'altro lato, tramite resistenze diverse a seconda del tipo di cavo. Sul lato dispositivo, la porta è dotata di resistenze di sollevamento o di trazione che le consentono di rilevare se qualcosa è collegato, se si tratta di un dispositivo, un caricabatterie o un accessorio e a quale pin. **CC** (**CC1** أو **CC2**) Attualmente attivo, ovvero quale lato del connettore è "giù".

ا ان **CC1** (**A5**) È quello che finisce per essere connesso. Il dispositivo dice: "Ok, questa è la direzione **A**; la corsia di sorpasso 1, che è la più vicina a **CC1**, è quella che dovrei usare". Ma se... **CC2** (**B5**) Se la connessione avviene, il dispositivo sa che si tratta della direzione **B** e utilizza invece il percorso più vicino a **CC2**.

In altre parole:

• اا A ← CC1 Attivo → La porta imposta internamente Percorso 1 Alla coppia di cavi attivi veloci.
• اا B ← CC2 Attivo ← Reimposta la porta su Percorso 2 Al posto di quello.

Il connettore in sé è praticamente identico, ma l'elettronica che lo supporta esegue alcune commutazioni, rendendo il tutto apparentemente reversibile. **USB-C** con i dati **USB 3.x** appropriati non è del tutto reversibile meccanicamente. Infatti, esiste una logica che reindirizza i percorsi per adattarli all'orientamento.

Perché tutto questo dovrebbe interessarti?

La storia è bella, ma adesso?

Se si utilizza un cavo USB-C Solo per la spedizione o per il trasferimento rapido di dati essenziali 2.0 USBL'orientamento della connessione non ha molta importanza. In questo caso, il connettore è considerato "completamente reversibile" rispetto a ciò che si sta facendo. Tuttavia, le cose si complicano in caso di guasto. Ad esempio, supponiamo una coppia di trasmissione ad alta velocità (SuperSpeedUn lato della spina è danneggiato. Immagina che TX1 Sulla spina (pin A2 و A3Potrebbe essere inattivo:

• Se lo si collega nella direzione selezionata dal dispositivo, traccia 1 (il lato che utilizza TX1/RX1Il collegamento non funzionerà. USB 3.xI dispositivi solitamente ritornano a 2.0 USB.
• Se si inverte il cavo, la porta utilizzerà l'altro percorso.TX2/RX2(Il che potrebbe andare bene.) Improvvisamente, lo stesso cavo sembra "funzionare meglio" se collegato al contrario.

Questo è esattamente il tipo di comportamento che ho osservato con il mio cavo. Una direzione mi ha fornito dati veloci, mentre l'altra era notevolmente più lenta. In questo caso, ho etichettato le direzioni di lavoro su entrambe le estremità e ora funziona perfettamente. La stessa logica si applica alla porta del dispositivo. Ad esempio, supponiamo che il pin D+ In A6 Sulla presa USB-C Il tuo telefono è piegato o sporco:

• Collegare il cavo in modo che la coppia sia allineata 2.0 USB Il suo con A6/A7I dati potrebbero non funzionare 2.0 USBOppure il telefono potrebbe oscillare tra la connessione e la disconnessione.
• Gira la spina in modo che una coppia scenda 2.0 USB Il cavo è ora acceso B6/B7 Invece: improvvisamente, il trasferimento dati di base e la ricarica tornano di nuovo alla normalità.

Ecco perché invertire la direzione a volte sembra come riparare una porta o un cavo difettoso. Si sta letteralmente spostando la connessione da un punto di contatto danneggiato a un duplicato funzionante.

USB-C رائع

(Anche se il marketing non è così)

cavo USB-C Scarsa qualità, spesso confezionati con accessori scadenti.

quella USB-C Non è solo un "fascio di fili", come quelli che vedi quando fai un crimpatura dei cavi Ethernet ?
Richiede una spiegazione. All'interno di qualsiasi buon dispositivo USB-C (e in alcuni casi, all'interno del cavo stesso), c'è un chip di silicio che monitora i pin CC, per determinare quali estremità sono collegate, in quale direzione, quanta potenza è sicura e quale percorso ad alta velocità deve essere attivato.

Purtroppo, nella pratica, La reputazione dell'USB-C è stata in qualche modo danneggiata dal modo in cui vengono commercializzati i suoi cavi e le sue porte.Apparentemente, si vedono 24 pin sul connettore femmina e fino a 24 punti di contatto sul connettore maschio, ma in molti cavi economici, solo un sottoinsieme di questi punti è effettivamente collegato. Questo è accettabile: USB-C è uno standard di connettore, non una garanzia che ogni applicazione supporti tutte le funzionalità.

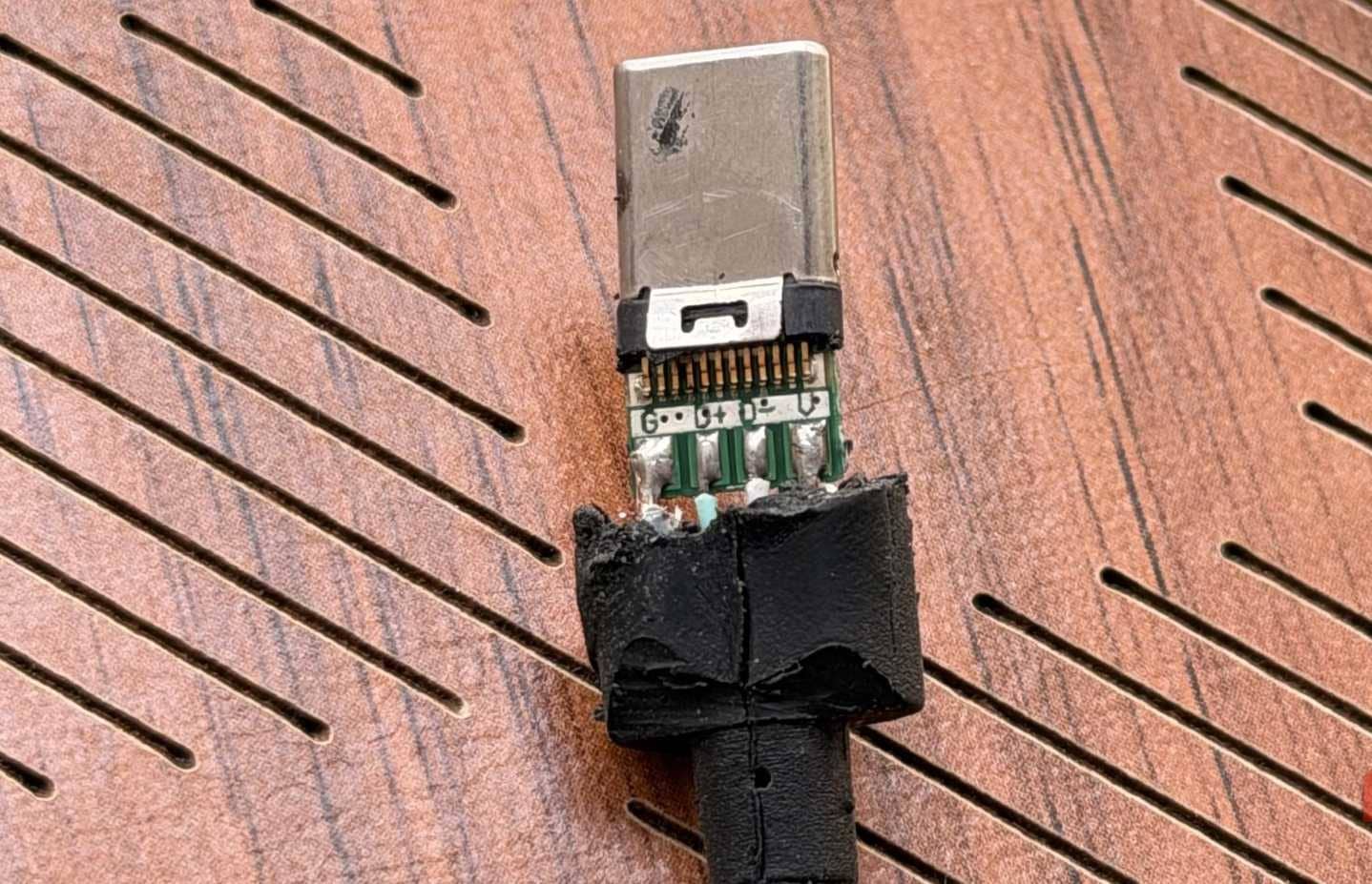

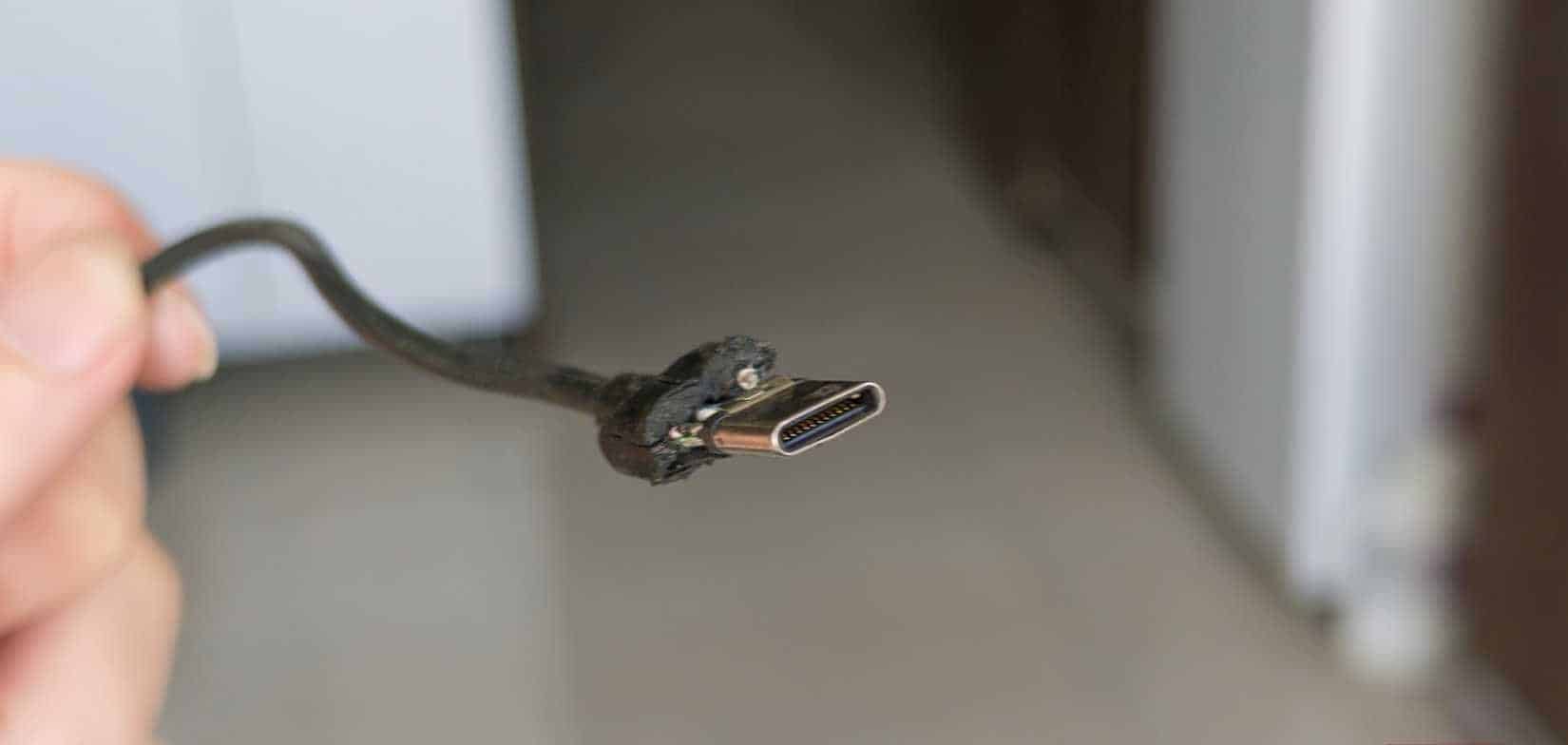

Per la maggior parte dei dispositivi, il minimo indispensabile è costituito da GND (massa), VBUS (alimentazione) e una coppia USB 2.0 D+/D−. Qualsiasi collegamento in più è opzionale. Potete vedere uno dei cavi che ho (grossolanamente) smontato qui sopra.

A volte basta girare il cavo.

Questa è una lunga spiegazione del motivo per cui il mio cavo USB-C rallenta quando è collegato in un modo e accelera di nuovo quando è invertito. Quando un set di pin o una traccia è rotto, l'altro verso potrebbe non causare danni e apparire riparato.

In ogni caso, spero che questo vi faccia apprezzare di nuovo la magia nascosta dietro la piccola e innocente porta USB-C. Fatemi sapere se ho commesso qualche errore.
